Telsizler Hakkında Genel Bilgi




Telsizler Hakkında Genel Bilgi


TELSİZ HABERLEŞMESİ NEDİR?

"Telsiz haberleşmesi" elektromanyetik dalgalar yardımıyla, ses, resim ve benzeri bilgilerin bir noktadan diğerine gönderilmesi işlemine verilen genel tanımdır.

TELSİZ HABERLEŞME CİHAZLARI VE SİSTEMLERİNİN GRUPLANDIRILMASI NASIL OLUR?

Telsiz cihazlarını ve Telsiz Haberleşme Sistemlerini, farklı şekilde gruplara ayırmak mümkündür.

Telsiz kullanım alanlarına göre :

1- Kara

2- Hava

3- Deniz

Bir başka gruplandırma :

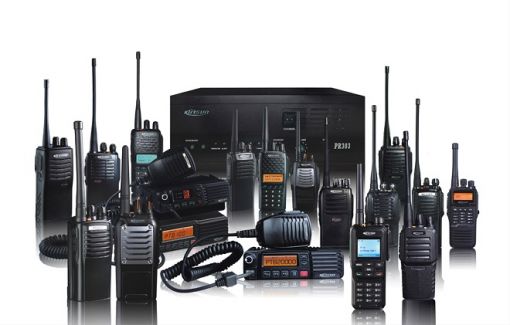

1- El

2- Araç

3- Sabit




Çalışma frekanslarına göre :

1- HF

2- VHF

3- UHF

Tüm bu gruplandırmalardan ayrı olarak özel kullanım amaçlarına yönelik telsiz cihaz ve sistemleri de vardır. Kara telsiz cihazları, adından da anlaşılacağı gibi kara haberleşmesinde deniz telsiz cihazları belli kapasitenin üzerindeki her türlü deniz taşıtının kendi aralarında veya kıyı istasyonlarıyla haberleşmelerinde, hava telsiz cihazları da hava taşıtlarının kendi aralarında veya yer istasyonlarıyla haberleşmelerinde kullanılan cihazlardır.

FREKANS BANTLARI NEYİ İFADE EDER?

Telsiz cihazlarının kullanılacağı arazi şekilleri ve haberleşme mesafesi frekans bantlarının seçiminde etkili olmaktadır. Buna göre UHF bandında çalışan bir telsiz sisteminde haberleşme mesafesi birkaç km. ile sınırlıyken, HF bandında kıtalararası haberleşmeden bahsetmek mümkündür.

TELSİZ CİHAZLARINI MEYDANA GETİREN ANA PARÇALAR NELERDİR?

Telsiz Cihazları, telsizin kendisi,besleme ünitesi, anten, anten kablosu ve mikrofon gibi bazı parçalardan oluşur.

Telsiz Cihazının çalışması için gerekli elektrik enerjisini sağlayan besleme üniteleri, el cihazlarında doldurulabilir Ni-Cd pillerden oluşan batarya bloğudur.

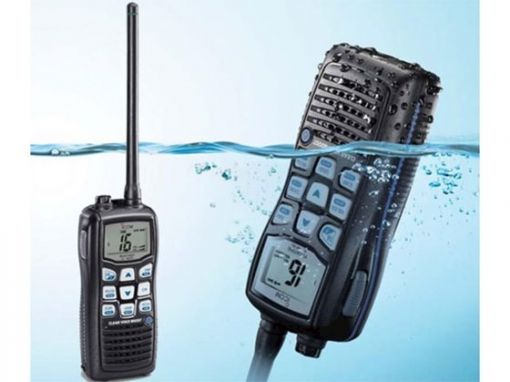

Telsizlerinin anteni, cihazın üzerine takılan, bükülebilir, lastik kaplı helis antendir. Mikrofonları ise cihazın üstünde yer alır.

Araç cihazlarında beslemeyi, aracın elektrik tesisatı, aküsü sağlar. Anten aracın dışına takılan ve koaksiyel bir anten kablosuyla cihaza bağlanır. Bu cihazlarda spiral kablolu bir el mikrofonu bulunur.

Sabit telsiz cihazları, 220V AC şebeke gerilimini 13.8V DC'ye çeviren ve yaklaşık 10 ila 15 A akım verebilen bir besleme sistemiyle çalıştığı gibi besleme sistemi içerisinde olan cihazlar da vardır. Bu cihazlarda bina dışına takılan bir sabit anten ve anten cihazı arası mesafeye göre uygun tipte koaksiyel tablo kullanılır. Mikrofon, tercihe göre masa yada el mikrofonu şeklinde olur.




TELSİZ CİHAZLARININ İÇ YAPISI NASILDIR?

Bir telsiz cihazı çeşitli bölümlerden meydana gelir. Ana hatlarıyla bölümler şunlardır:

1- Alıcı bölümü

2- Verici bölümü

3- Çıkış ya da Güç Katı

4- Kontrol bölümü

5- Sentezör

6- Ses çıkış katı

7- Ara frekans bölümü

Telsiz cihazları, çalışma frekanslarının belirlenmesinde kullanılan teknikler, modülasyon tipleri, bant genişlikleri gibi bir takım teknik özellikler yönünden de farklı özellikler gösterirler.

HABERLEŞMENİN GERÇEKLEŞMESİ NASIL OLUR?

Bir telsiz haberleşmesinin varlığından söz edebilmek için aynı frekanslarda çalışabilen, teknik özellikleri birbirinin aynı olan en az iki cihaz gereklidir. Haberleşme, verici konumundaki (gönderme yapan) cihazdan çıkarak kablo ve anten vasıtasıyla boşluğa yayılan elektromanyetik dalgaların, alıcı durumundaki cihazın anteni ve kablosu yoluyla alıcı cihaza (dinleme yapan) ulaşması şeklinde olur.

MODÜLASYON ÇEŞİTLERİ NELERDİR?

Telsiz haberleşmesinde ve elektromanyetik dalgalar yardımıyla yapılan yayınlarda (Radyo, TV) değişik modülasyon tiplerinden bahsetmek mümkündür. Bunlardan başlıcaları: Genlik (AM) ve Frekans (FM)modülasyonlarıdır.

Modülasyon; gönderilmek, yayınlanmak istenen işarete bağlı olarak taşıyıcı dalganın bazı özelliklerinin değiştirilmesi işlemidir. Bu işlemin alıcı cihazda yapılan tersi işleme ise demodülasyon denir.

Frekans modülasyonu (FM), gönderilmek istenen işarete bağlı olarak taşıyıcı dalga frekansının sıklığının değiştirilmesidir.

Genlik modülasyonu (AM), gönderilmek istenen işarete bağlı olarak taşıyıcı dalganın genliğinin değiştirilmesidir.

Günümüz kara haberleşmesinde genel olarak VHF, UHF bantlarında, FM modülasyonunda, frekans sentezörlü telsizler kullanılmaktadır.

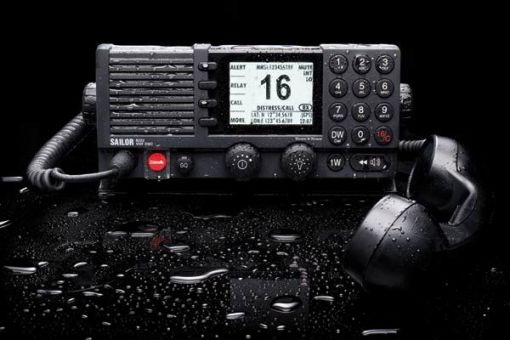

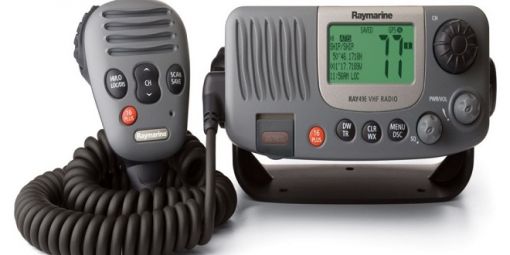

Deniz bandında ise VHF, 156.000 - 163.000 Mhz arası, frekans sentezörlü, uluslararası standartlarla belirlenmiş özellikleri olan FM modülasyonlu telsizler kullanılmaktadır.

Yine, uluslararası standartlar gereği hava telsizleri, 118 - 136 Mhz arası AM modülasyonlu olarak çalışırlar.



AKTARICI SİSTEMLER (RÖLE, REPEATER CİHAZLARI) NEDİR?

VHF, UHF bantlarında arazi şekilleri ve/veya istasyonlar arası mesafe haberleşmeyi güçleştiren, bazen de imkansız hale getiren faktörlerdir. Bu gibi durumlarda röle ya da aktarıcı istasyon denilen birtakım cihazlardan istifade edilir.

Temel olarak bir röle cihazı yüksek kazançlı bir anten, az kayıplı bir anten kablosu, filtre ünitesi (duplekser), alıcı ve verici bölümler ile bunların kontrol ünitesinden meydana gelir. Alıcı ve verici frekansları arasında farklılık bulunan röle cihazları filtre ünitesinin yardımıyla, alıcısının duyduğu işaretleri aynı anda vericisinden güçlendirilmiş olarak yayınlar.

Rölenin konulduğu yerin yükseltisi ile doğru orantılı olarak geniş bir haberleşme alanı alde edilmiş olur. İki telsiz cihazının aynı frekansları farklı olduğu ve aktarıcı bir sistemin yardımı olmadan yaptıkları görüşmeye "simplex" görüşme denir.

Gönderme ve dinleme frekanslarının farklı olduğu ve aktarıcı bir sistemin yardımıyla yapılan telsiz görüşmelerinde ise "semiduplex" görüşme denir. Semiduplex ve simplex haberleşmelerde telsiz cihazlarının alıcı ve verici bölümleri aynı anda çalışmazlar.

Röle cihazları ise full dupleks çalışan cihazlardır.

CTCSS (DUYMAALTI TON KONTROLLÜ SİSTEMLER) NEDİR ?

67 Hz - 250 Hz arası sesleri insan kulağının duymamasından hareketle telsiz haberleşmesinde kullanılan cihazların alıcılarının bu frekanslardaki işaretlerle kontrol edilmesidir. İki telsiz cihazının haberleşmesi için aynı çalışma frekanslarında olmaları gerektiğini belirtmiştik

COMMUNITY RÖLE SİSTEMLERİ (ORTAK KULLANIM SİSTEMLERİ) NELERDİR?

CTCSS ton kontrolü ile bir röle cihazından değişik gruplara ayrılmış kullanıcıların yararlanmasına olanak tanıyan sistemlerdir.

SAYISAL, DİJİTAL SİSTEMLER NEDİR?

Röle üzerinden yapılan haberleşmenin en gelişmiş şeklidir. Bu sistemler birden çok röle cihazının bir kontrol ünitesi yardımıyla birbirine bağlı olarak çalıştırılmasıesasınadayanır data ses ve hatta resim akrtarımı yapılabılır 3g . konum belırlenebılır ornegın bır beledıye çöp araclarını takip edebilir.

Kontrol ünitesi, birbiriyle görüşecek kullanıcıları biraraya getirerek o anda boş olan röleden haberleşme yapmalarını sağlar.
